רזולוציה תרמית היא פרמטר קריטי בהדמיה תרמית, המגדיר את יכולתה של המצלמה להבחין בין שתי נקודות סמוכות על אובייקט ולמדוד במדויק את הבדלי הטמפרטורה ביניהן. לעיתים קרובות מבלבלים אותה, מכיוון שהיא שילוב של שני מושגים נפרדים אך קשורים: רזולוציה מרחבית ורגישות תרמית. יחד, הם קובעים את הבהירות, הפירוט והדיוק של תמונה תרמית. תחשבו על זה כמו על צילום: רזולוציה מרחבית היא מספר הפיקסלים (ככל שיש יותר, כך התמונה ברורה יותר), ורגישות תרמית היא עד כמה המצלמה יכולה לראות וריאציות צבע עדינות.
איך זה עובד
מצלמה תרמית, או הדמיה תרמית, פועלת על ידי זיהוי קרינת אינפרא אדום (IR), שהיא צורה של אנרגיית חום הנפלטת מכל העצמים מעל האפס המוחלט. עדשת המצלמה ממקדת את אנרגיית ה-IR הבלתי נראית הזו על מערך חיישנים מיוחד, שבדרך כלל מורכב מאלפי פיקסלים בודדים.
- זיהוי IR: כל פיקסל בחיישן פועל כמו מדחום זעיר, ומודד את כמות אנרגיית ה-IR הפוגעת בו. זהו תהליך ללא מגע, כלומר אינכם צריכים לגעת פיזית באובייקט כדי למדוד את הטמפרטורה שלו.
- המרת אות: אנרגיית ה-IR שנספגת על ידי כל פיקסל מומרת לאות חשמלי. עוצמת האות הזה יחסית לכמות אנרגיית ה-IR, ולכן, לטמפרטורה.
- עיבוד תמונה: מעבד מובנה לוקח את האותות החשמליים מכל הפיקסלים ומשתמש באלגוריתמים מתמטיים כדי ליצור ייצוג ויזואלי, או תרמוגרמה.
- לוח צבעים: המעבד מקצה צבע לכל קריאת טמפרטורה של פיקסל, ויוצר מפת חום. אזורים חמים יותר מיוצגים בדרך כלל על ידי צבעים כמו אדום, כתום וצהוב, בעוד שאזורים קרים יותר מוצגים בכחול, סגול וירוק. זה מאפשר הדמיה קלה של וריאציות בטמפרטורה.
סוגי רזולוציה תרמית
ישנם שני מרכיבים עיקריים המגדירים את הרזולוציה התרמית של מצלמה.

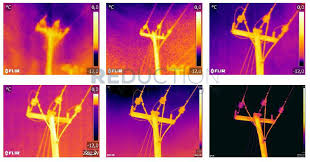

1. רזולוציה מרחבית
רזולוציה מרחבית היא המדד הנפוץ והפשוט ביותר של רזולוציה תרמית. היא מתייחסת למספר הפיקסלים במערך החיישנים של המצלמה, המבוטא כערך רוחב על ידי גובה (לדוגמה, 640 x 480 פיקסלים).
- איך זה עובד: מספר פיקסלים גבוה יותר אומר שיותר נקודות מדידה בודדות משמשות ליצירת התמונה. הדבר מביא לתמונה ברורה ומפורטת יותר, בדומה להבדל בין טלוויזיה בחדות רגילה לטלוויזיה בחדות גבוהה. לדוגמה, למצלמה של 640 x 480 יש 307,200 פיקסלים, שהם פי ארבעה ממספר הפיקסלים במצלמה של 320 x 240.
- מדדים עיקריים:
- IFOV (שדה ראייה מיידי): זהו הגודל הזוויתי של פיקסל בודד. ערך IFOV קטן יותר מצביע על רזולוציה מרחבית גבוהה יותר, כלומר המצלמה יכולה להבחין בפרטים קטנים יותר מאותו מרחק.
- גובה פיקסל: זהו המרחק הפיזי בין מרכזי שני פיקסלים סמוכים בחיישן, הנמדד במיקרומטרים (μm). גובה פיקסל קטן יותר מאפשר צפיפות פיקסלים גבוהה יותר באותו גודל חיישן פיזי, מה שמוביל לרזולוציה טובה יותר.
דוגמה: דמיינו שאתם בודקים לוח מעגלים עם רכיבים זעירים. מצלמה ברזולוציה נמוכה (לדוגמה, 160 x 120) עשויה להציג גוש חום מטושטש, מה שהופך את זה לבלתי אפשרי לדעת איזה רכיב ספציפי מתחמם יתר על המידה. מצלמה ברזולוציה גבוהה (לדוגמה, 640 x 480) תציג תמונה חדה ומפורטת, מה שיאפשר לכם לאתר במדויק את הרכיב התקול.
2. רגישות תרמית (NETD)
רגישות תרמית, הידועה גם בשם Noise Equivalent Temperature Difference (NETD), מתארת את יכולתה של המצלמה לזהות ולהציג את הפרש הטמפרטורה הקטן ביותר האפשרי בין שתי נקודות.
- איך זה עובד: נמדדת במילי-קלוין (mK), ערך NETD נמוך יותר מצביע על רגישות גבוהה יותר. זה קריטי בסצנות עם ניגודיות תרמית נמוכה, שבהן הבדלי הטמפרטורה מינימליים. מצלמה רגישה מאוד יכולה לייצר תמונה ברורה וחדה במצבים אלה, בעוד שמצלמה פחות רגישה תציג תמונה רועשת ומטושטשת.
- אנלוגיה: תחשבו על יום ערפילי. מצלמה עם רגישות תרמית גבוהה עדיין יכולה להבחין בין אובייקט חם לבין הרקע הקריר במקצת שלו, גם אם הפרש הטמפרטורה הכללי הוא רק חלקיק של מעלה. מצלמה פחות רגישה תתקשה לראות משהו בכלל.
- דוגמה: בבדיקת בניין, ייתכן שאתם מחפשים דליפת חום עדינה דרך קיר. הפרש הטמפרטורה בין פני הקיר לאזור עם הדליפה עשוי להיות פחות מ-0.1°C. מצלמה עם NETD נמוך (<30 mK) תזהה זאת בקלות, מה שיאפשר לכם לאתר את בעיית הבידוד.
שימושים ויישומים
רזולוציה תרמית היא חיונית בתעשיות רבות שבהן מדידת טמפרטורה ללא מגע היא חיונית.
- תחזוקה תעשייתית: טכנאים משתמשים במצלמות תרמיות ברזולוציה גבוהה כדי לבדוק לוחות חשמל, מכונות וצנרת. רזולוציה מרחבית גבוהה עוזרת להם לזהות נקודות חמות זעירות על מפסקי זרם או דליפות קטנות בצנרת, בעוד שרגישות תרמית גבוהה מבטיחה שהם יכולים לזהות עליות טמפרטורה עדינות המאותתות על כשל קרוב.
- בדיקות בניין: כדי למצוא פערי בידוד, חדירת לחות ודליפות אוויר, רזולוציה תרמית היא המפתח. תמונה ברורה מאפשרת לבוחנים לראות בדיוק היכן החום בורח או היכן הלחות לכודה מאחורי קיר.
- חיפוש והצלה: כבאים וצוותי הצלה משתמשים במכשירי הדמיה תרמית כדי לראות דרך עשן וחושך. רזולוציה ורגישות גבוהות הן קריטיות כדי להבחין באדם מתוך פסולת או מקורות חום אחרים, מה שעוזר להציל חיים.
- אבחון רפואי: בחלק מהיישומים הרפואיים, הדמיה תרמית יכולה לזהות שינויים עדינים בטמפרטורת העור שעשויים להעיד על דלקת או בעיות במחזור הדם. רגישות תרמית גבוהה חיונית למדידות מדויקות אלה.
- רכב: מהנדסים משתמשים במצלמות תרמיות כדי לנתח פיזור חום במנועים, בלמים וצמיגים. רזולוציה גבוהה מספקת את הפירוט הדרוש לניתוח מדויק.
- אבטחה ומעקב: מצלמות תרמיות יכולות לזהות אנשים ובעלי חיים בחושך מוחלט, אפילו ממרחקים ארוכים. רזולוציה גבוהה מאפשרת זיהוי טוב יותר של אובייקטים, בעוד שרגישות תרמית עוזרת לזהות את חום הגוף של אדם על רקע קריר.
יתרונות וחסרונות
יתרונות של רזולוציה תרמית גבוהה יותר
- פירוט ובהירות גדולים יותר: מצלמה ברזולוציה גבוהה מספקת תמונות חדות ומפורטות יותר, מה שמקל על זיהוי ואבחון בעיות.
- דיוק משופר: עם יותר פיקסלים לממוצע, מצלמות ברזולוציה גבוהה יכולות לספק מדידות טמפרטורה מדויקות יותר, במיוחד עבור מטרות קטנות.
- עיבוד שלאחר הצילום משופר: תמונות ברזולוציה גבוהה יותר מציעות יותר נתונים, מה שמאפשר לאנשי מקצוע להתקרב מבלי לאבד איכות לניתוח מעמיק יותר.
- שדה ראייה רחב יותר: במקרים מסוימים, חיישן ברזולוציה גבוהה עם עדשה רגילה יכול לכסות שטח גדול יותר תוך שמירה על רמת פירוט גבוהה.
- טווח זיהוי מוגבר: מצלמות ברזולוציה גבוהה יכולות לזהות אובייקטים קטנים יותר ממרחק גדול יותר, מה ששימושי במיוחד עבור בדיקות אבטחה או בדיקות אוויריות.
חסרונות של רזולוציה תרמית גבוהה יותר
- עלות: החיסרון המשמעותי ביותר הוא המחיר. מצלמות תרמיות ברזולוציה גבוהה יקרות יותר באופן ניכר בשל הטכנולוגיה המתקדמת הנדרשת עבור החיישנים והמעבדים שלהן.
- אחסון נתונים: תמונות וסרטונים ברזולוציה גבוהה יותר תופסים יותר מקום אחסון, מה שמחייב כרטיסי זיכרון גדולים יותר ומערכות ניהול נתונים חזקות יותר.
- לא תמיד נחוץ: עבור יישומים פשוטים וקרובים, מצלמה ברזולוציה נמוכה יותר עשויה להיות מספיקה בהחלט, מה שהופך דגם ברזולוציה גבוהה להשקעה מיותרת ויקרה.
- תלוי בגורמים אחרים: גם עם רזולוציה גבוהה, איכות התמונה יכולה להיות מושפעת מגורמים אחרים כמו איכות העדשה, מיקוד, הגדרות פליטה ותנאי סביבה (לדוגמה, ערפל או גשם).
- מוגבל על ידי עין האדם: בעוד שהמצלמה עשויה ללכוד פרטים עצומים, ייתכן שעין האדם ומסך התצוגה של המצלמה לא יוכלו להעריך במלואה את הרזולוציה הגבוהה.
