צימוד הוא התקן מכני המשמש לחיבור שני צירים מסתובבים יחד, בעיקר לצורך העברת מומנט כוח (הספק) מציר אחד (המניע) לאחר (המונע). צימודים הם רכיבים חיוניים במכונות, החל ממשאבות קטנות ועד לטורבינות תעשייתיות גדולות.
המטרה והתפקוד העיקריים
תפקידיו העיקריים של הצימוד הם:
- העברת מומנט: להעביר באופן אמין תנועה סיבובית והספק מהרכיב המניע (כגון מנוע) לרכיב המונע (כגון משאבה, תיבת הילוכים).
- פיצוי על חוסר יישור (Misalignment): להתאים ולנהל דרגות שונות של חוסר יישור בין שני הצירים, דבר שאינו ניתן להימנע ממנו במהלך ההרכבה או הפעולה עקב סבולות ייצור, התפשטות תרמית או התיישבות יסודות.
- שיכוך זעזועים/רעידות: לספוג עומסי הלם ולשכך רעידות שעלולות להיות מועברות בין המכונות המחוברות, ובכך להגן על רכיבים רגישים.
- חיבור/ניתוק: צימודים מסוימים מתוכננים לחבר או לנתק בקלות את הצירים לצורך תחזוקה מבלי להזיז את המכונות המחוברות.
- הגנת עומס יתר (בסוגים מסוימים): צימודים מסוימים, כגון צימודי נוזל או צימודי פין גזירה, יכולים להגביל את המומנט המועבר, ולשמש כפתיל מכני למניעת נזק מעומסי יתר.
כיצד פועלים צימודים
צימוד פועל על ידי קישור קשיח או גמיש של קצות שני צירים.
1. הצורך בגמישות
בעולם אידיאלי, צירי שני הצירים יהיו מיושרים בצורה מושלמת, וחיבור קשיח פשוט יספיק. עם זאת, במציאות, צירים חווים שלושה סוגי חוסר יישור עיקריים שצימוד חייב לטפל בהם:
- חוסר יישור זוויתי (Angular Misalignment): קווי המרכז של הצירים נפגשים בזווית.
- חוסר יישור מקבילי (Parallel or Offset Misalignment): קווי המרכז של הצירים מקבילים אך מוסטים זה מזה.
- חוסר יישור צירי (Axial Misalignment): הצירים קרובים מדי או רחוקים מדי (חופש צירי).
צימוד מטפל בכך על ידי שימוש באלמנטים גמישים או במנגנונים קינמטיים מורכבים המאפשרים תנועה תוך שמירה על העברת מומנט.
2. מנגנון בסיסי
- צימודים קשיחים (Rigid Couplings): הם מחזיקים את הצירים ביישור מדויק, ומסתמכים על המיסבים של המכונות המחוברות שינהלו עומסים ציריים ורדיאליים. הם פועלים באמצעות ברגים, שרוולים או מלחציים ליצירת איחוד מוצק.
- צימודים גמישים (Flexible Couplings): אלו הם הסוג הנפוץ ביותר. הם משתמשים באלמנטים מכופפים מתכתיים (כגון דיאפרגמות, דיסקים או סריגים) או באלמנטים לא-מתכתיים (כגון גומי, פלסטיק או אלמנטים אלסטומריים כדוגמת "עכביש" (spider) או שרוולים) המעוותים מעט כדי להתאים לחוסר יישור בזמן העומס.

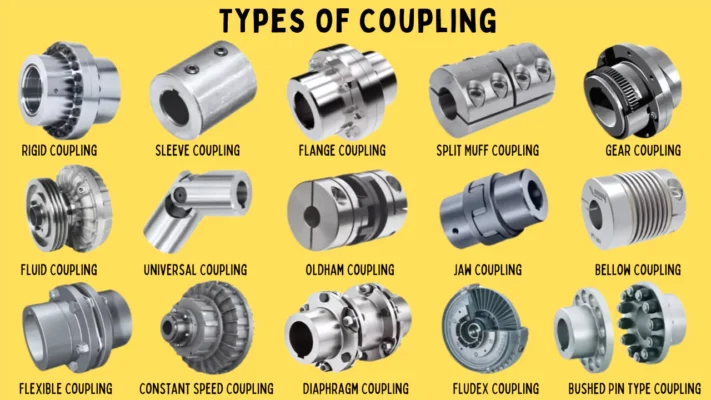

סוגי צימודים
צימודים מסווגים באופן רחב לקשיחים וגמישים.
א. צימודים קשיחים
אלה משמשים כאשר הצירים מיושרים בצורה מושלמת (או כאשר הצירים נועדו להיות מוחזקים בקשיחות ביישור ספציפי). הם אינם יכולים לסבול חוסר יישור אך מספקים העברת מומנט מצוינת ונטולת חופש.
- צימוד שרוול (Sleeve or Muff Coupling): שרוול גלילי פשוט המשתלב על קצות שני הצירים ומאובטח באמצעות מפתחות וברגי קיבוע.
- צימוד מלחציים (Clamp or Split Muff Coupling): דומה לצימוד שרוול אך מפוצל לאורכו לשני חצאים. הוא מחבר את הצירים על ידי הידוק ברגים סביב החצאים, ויוצר אחיזת חיכוך.
- צימוד אוגנים (Flange Coupling): מורכב משני אוגנים מברזל יצוק או פלדה, שכל אחד מהם מקוון לציר. האוגנים מוברגים יחד, מה שמבטיח חוזק גבוה ליישומים כבדים.
ב. צימודים גמישים
אלה מתוכננים להתאים לחוסר יישור, לשכך רעידות ולספוג הלם. הם מהווים את מרבית הצימודים התעשייתיים.
1. צימודי גמישות אלסטומריים/חומריים
אלה משתמשים באלמנטים לא-מתכתיים (בדרך כלל גומי או פוליאוריתן) שנדחסים או נגזרים מעט כדי לספוג חוסר יישור ורעידות.
- צימוד לסתות (Jaw Coupling): שני טבורים (Hubs) עם "לסתות" פונים זה לזה, ומופרדים על ידי אלמנט אלסטומרי כוכב נתיק הנקרא "עכביש" (Spider). העכביש פועל בדחיסה כדי להעביר מומנט ולטפל בחוסר יישור.
- צימוד צמיג (Tire Coupling): אלמנט אלסטומרי טבעתי (צורת דונאט) מחבר בין שני הטבורים. הוא מציע ספיגת הלם וגמישות גבוהים.
- צימוד פין ובושינג (Pin and Bush Coupling): לטבור המניע יש פינים המשתלבים בבושינגים (שרוולים) גמישים המותקנים על הטבור המונע.
2. צימודי גמישות מתכתיים
אלה משתמשים ברכיבים מתכתיים המתכופפים כאשר הצירים אינם מיושרים. הם מציעים צפיפות מומנט גבוהה ואינם נשחקים (אלא אם כן יש עומס יתר), אך יש להם יכולת חוסר יישור מוגבלת בהשוואה לסוגים אלסטומריים.
- צימוד גלגלי שיניים (Gear Coupling): מורכב משני טבורים עם שיניים חיצוניות המשתלבות עם שיניים פנימיות על שני שרוולים צפים. לשיני גלגלי השיניים רדיוס כדורי המאפשר חוסר יישור זוויתי. דורש שימון.
- צימוד דיסקים (Disc Coupling): משתמש באחת או יותר ממברנות פלדת אל-חלד דקות וגמישות (דיסקים) המחוברות לסירוגין לטבורים המניע והמונע. הגמישות נובעת מהכיפוף של הדיסקים. קשיח פיתולית ואינו דורש שימון.
- צימוד דיאפרגמה (Diaphragm Coupling): דומה לצימוד דיסקים אך משתמש בממברנה מתכתית מעוצבת או מקופלת (דיאפרגמה) במקום דיסקים שטוחים. אינו דורש שימון.
- צימוד סריג (Grid Coupling): משתמש בסריג קפיצי מתכתי גלי (בצורת נחש) המשתלב בחריצים בשני הטבורים. הוא מצוין לריכוך עומסי הלם והתאמת חוסר יישור מתון. דורש גריז/שימון.
3. צימודים למטרות מיוחדות
- צימוד נוזל (Fluid or Hydraulic Coupling): משתמש בנוזל (שמן) להעברת מומנט בין מאיץ (Impeller) (על ציר ההנעה) לבין רץ (Runner) (על הציר המונע). הוא מאפשר למניע להתחיל ללא עומס ומספק האצה חלקה והגנה מפני עומס יתר.
- מפרק אוניברסלי (Universal Joint or U-Joint): צימוד גמיש במיוחד המשמש להעברת מומנט בין צירים הנפגשים בזוויות גדולות (כגון בצירי הנעה של כלי רכב).
- צימוד מגביל מומנט (Torque Limiting Coupling): מתוכנן להחליק או להיגזר ברמת מומנט מוגדרת מראש כדי להגן על המכונה מפני נזק.
יתרונות וחסרונות
מקרי שימוש
צימודים נמצאים בשימוש נרחב בתעשייה:
- ייצור: חיבור מנועים לתיבות הילוכים, מדחסים, מערבלים ומערכות מסוע.
- ייצור חשמל: קישור טורבינות (קיטור, גז, רוח) למחוללי חשמל.
- משאבות: חיבור מנועים חשמליים למשאבות צנטריפוגליות או משאבות עם העתק חיובי.
- רכב: מפרקים אוניברסליים וצימודי ציר הנעה בכלי רכב.
- ימי: חיבור צירי פלט מנוע לצירי מדחף.
בבחירת צימוד, מהנדסים לוקחים בחשבון את המומנט הנדרש, מהירות הפעולה, סוג וגודל חוסר היישור הצפוי, התנאים הסביבתיים (טמפרטורה, כימיקלים), ואת הצורך בשיכוך רעידות. הבחירה היא פשרה בין צפיפות הספק, תחזוקה, עלות ויכולת התאמה לחוסר יישור.
